Connecteur de câble étanche M12 UL

Le connecteur de câble étanche HuaYi-FaDa M12 UL offre une protection IP68, des configurations de 2 à 5 broches et des assemblages de câbles moulés avec des types et des longueurs de câbles personnalisables. Conçue pour l'automatisation industrielle, l'éclairage extérieur et les équipements électriques compatibles, la série SQ12 prend en charge un courant nominal de 5 à 10 A, un fonctionnement de 300 V CA et des températures de -40°C à +105°C. Des services de personnalisation et d'échantillons OEM/ODM sont disponibles.

envoyer une demande

Description du produit

HuaYi-FaDaConnecteur de câble étanche M12 ULcombine un assemblage de câbles moulés, des configurations multiples de broches et une protection IP68 pour les équipements électriques utilisés dans les environnements industriels et extérieurs. La série SQ12 prend en charge des types et des longueurs de câbles personnalisés, avec des contacts en alliage de cuivre plaqués or et un matériau de boîtier certifié UL94 V-0.

Avantages

Assemblage de câbles intégré

Le connecteur SQ12 est moulé avec son câble, éliminant ainsi le besoin d'un câblage séparé à l'extrémité du connecteur. Le type et la longueur du câble peuvent être personnalisés pour correspondre à la disposition des équipements et aux exigences d'installation.

M12 UL Waterproof Cable Connector molded cable assembly

Configurations à broches multiples

Disponible en versions 2 broches, 3 broches, 4 broches et 5 broches, le connecteur s'adapte à différentes configurations de connexion électrique. La conception circulaire intègre les contacts et la connexion des câbles dans un ensemble compact.

Conception de contacts plaqués or

Les contacts en alliage de cuivre plaqué or fournissent l'interface conductrice. La résistance de contact spécifiée est inférieure à 5 mΩ et la résistance d'isolement dépasse 500 MΩ.

Protection IP68 et résistance aux flammes

Le connecteur est doté d'un indice IP68 et de composants d'étanchéité en silicone. Son boîtier et ses pièces isolantes utilisent des plastiques techniques hautes performances, avec une résistance aux flammes UL94 V-0 spécifiée. La plage de températures de fonctionnement est de -40°C à +105°C.

Spécifications techniques du SQ12

Paramètre	Spécification
Nom du produit	Connecteur de câble étanche M12 UL
Modèle	SQ12
Type de connexion	Assemblage de câbles moulés
Personnalisation des câbles	Type et longueur du câble
Options d'épinglage	2 broches, 3 broches, 4 broches, 5 broches
Couleur	Noir
Écrou de connexion	Métal
Indice d'étanchéité	IP68
Calibre de fil	18-22 AWG
Diamètre du câble	4,0 à 8,0 mm
Courant nominal	5 à 10 A
Tension de fonctionnement	300 V CA RMS
Résister à la tension	1 500 V CA pendant 1 minute
Résistance de contact	Moins de 5 mΩ
Résistance d'isolation	Supérieur à 500 MΩ
Durabilité de l'accouplement	≥3 000 cycles
Température de fonctionnement	-40°C à +105°C
Résistance aux flammes	UL94 V-0
Logement et isolation	Plastiques techniques hautes performances
Matériel de contact	Alliage de cuivre plaqué or
Matériau du joint	Silicone
Certifications répertoriées	UL, CQC

Performance étanche et structure de connexion

Le boîtier classé IP68 offre une protection étanche à la poussière et à la pénétration de l'eau dans des conditions de test définies. Les composants d'étanchéité en silicone font partie de la structure étanche du connecteur, tandis que l'écrou métallique assure la connexion mécanique entre les composants d'accouplement compatibles.

M12 UL Waterproof Cable Connector waterproof structure

La structure du câble moulée réduit le besoin de câblage séparé à l'extrémité du connecteur. Sa gamme de diamètres de câble de 4,0 à 8,0 mm s'adapte aux assemblages de câbles compatibles, tandis que les configurations à quatre broches prennent en charge différentes configurations de circuits.

Les spécifications fournies n'établissent pas d'indice IP68 distinct pour une interface de connecteur non accouplée.

Applications

Systèmes d'éclairage extérieur :Connexions de câbles moulés pour équipements d'éclairage fonctionnant dans des environnements exposés.
Automatisation industrielle :Connexions électriques pour machines et équipements de contrôle compatibles.
Équipement mécanique :Assemblages de câbles pour équipements nécessitant des connecteurs circulaires compacts.
Équipements solaires photovoltaïques :Connexions électriques auxiliaires compatibles.
Matériel de communication :Connexions de câbles pour circuits de signal ou d'alimentation compatibles.

Les configurations de broches disponibles prennent en charge différentes dispositions de câblage, tandis que les longueurs de câble personnalisées s'adaptent à différentes configurations d'équipement.

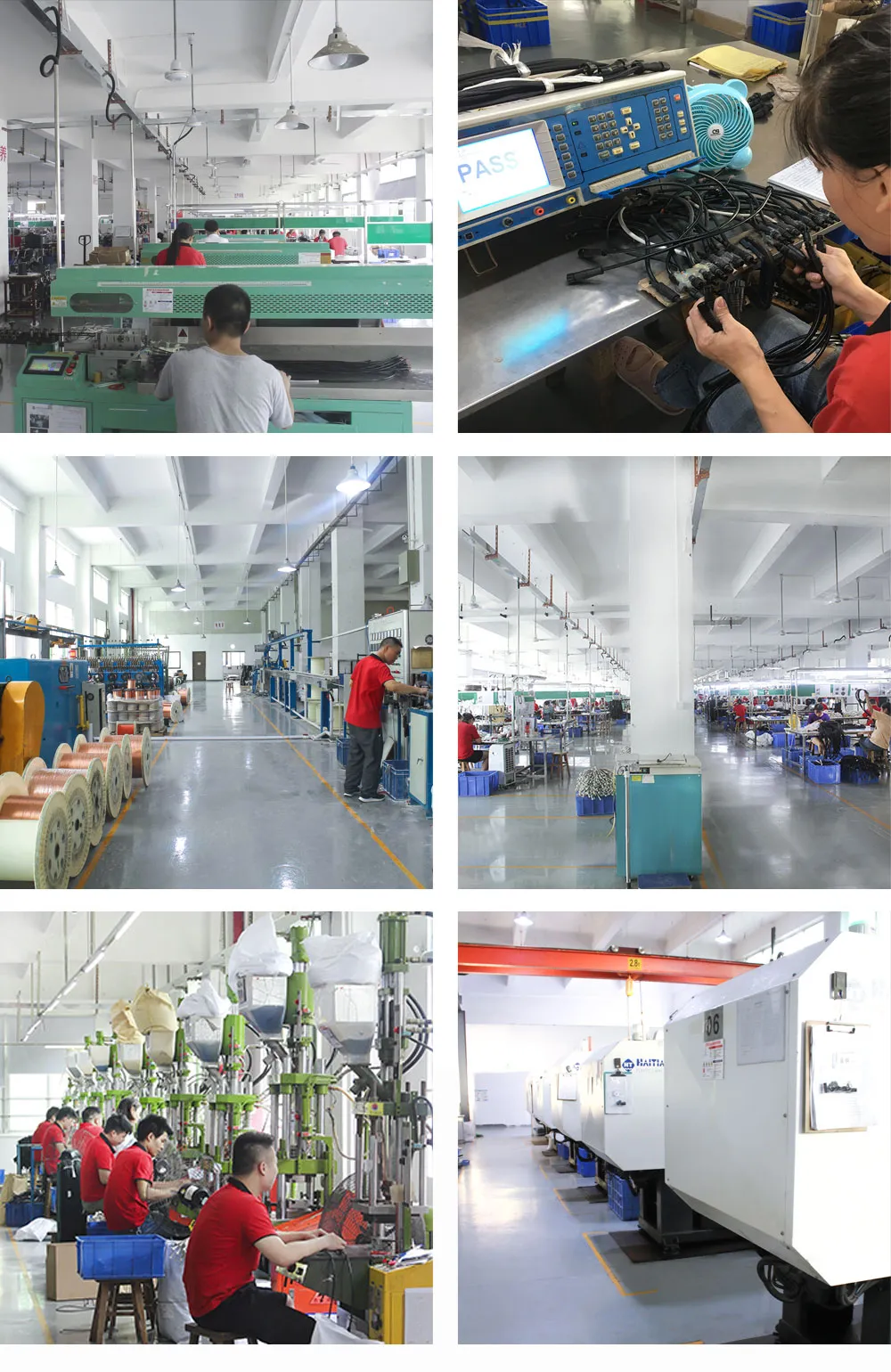

Capacités de fabrication de HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. a été créée en 2009 et se spécialise dans le développement, la production et la vente de connecteurs et de câbles étanches sous la marque HuaYi-FaDa.

L'entreprise compte environ 200 employés et plus de 8 000 m² d'espace de production. Ses moyens de production comprennent :

Traitement des moules :Installations internes de développement et d’usinage de moules.
Moulage par injection :Machines de moulage par injection verticales et horizontales.
Traitement des câbles :Équipement d'extrusion de fil, de découpe automatique et de dénudage.
Traitement terminal :Équipement pour l'assemblage de bornes électriques.
Usinage de précision :Installations de fraisage, de meulage et d'usinage par étincelle CNC.
Développement de produits :Une équipe R&D indépendante pour des connecteurs et assemblages de câbles étanches personnalisés.

Ces ressources de fabrication couvrent la production de composants en plastique, le traitement des câbles, l'outillage et l'usinage de pièces métalliques.

Certification UL et spécifications des matériaux

La série SQ12 est répertoriée avec les certifications UL et CQC. Le matériau de son boîtier porte une classification de résistance aux flammes UL94 V-0 spécifiée et les broches de contact utilisent un alliage de cuivre plaqué or. Ces détails sur les matériaux et les certifications prennent en charge l’évaluation technique des applications d’équipements électriques.

L'indice IP68 du connecteur concerne la protection contre la poussière et l'eau, tandis que la certification UL concerne les exigences couvertes par la certification applicable. La conformité RoHS n'est pas répertoriée dans les détails de certification spécifiques au modèle fournis.

M12 UL Waterproof Cable Connector certification

Personnalisation, échantillons et livraison

HuaYi-FaDa propose des services OEM et ODM pour les assemblages de connecteurs et de câbles étanches.

Personnalisation des câbles :Type et longueur du câble.
Disponibilité des échantillons :Trois échantillons gratuits par numéro de pièce pour une évaluation unique ; les frais d'expédition sont séparés.
Délai de fabrication :Généralement 2 à 3 semaines après la passation de la commande, sous réserve des exigences de stock et de commande.
Expédition express :DHL, UPS, FedEx ou TNT, avec des délais de transit estimés de 2 à 7 jours.
Transport en vrac :Fret maritime pour les expéditions plus importantes.

Le connecteur de câble étanche HuaYi-FaDa M12 UL est disponible dans des configurations à quatre broches avec des assemblages de câbles personnalisables, une protection IP68, des contacts plaqués or et des caractéristiques électriques spécifiées pour les équipements industriels et extérieurs compatibles.
