Dans des domaines tels que les équipements extérieurs, l'automatisation industrielle, l'ingénierie maritime et les véhicules à énergies nouvelles, la fiabilité des connexions électriques détermine souvent la durée de vie de l'ensemble du système.Connecteurs circulaires étanchessont conçus pour résoudre les problèmes de connexion dans des environnements difficiles impliquant l'humidité, la poussière et les vibrations. Ce sont bien plus que de simples « bouchons » : ce sont des solutions d'ingénierie complètes intégrant l'étanchéité, le verrouillage et la transmission du signal.

Pourquoi choisir Circulaire ?

Dans les applications d'ingénierie, les avantages des connecteurs circulaires proviennent de la rationalité naturelle de leur structure géométrique.

• Utilisation élevée de l'espace : la section circulaire permet un nombre maximum de contacts dans le plus petit encombrement, permettant des configurations de broches haute densité.

• Mise en œuvre simple de l'étanchéité : le profil circulaire, combiné à des joints toriques ou à des joints, crée une pression radiale uniforme, garantissant des performances d'étanchéité fiables.

• Résistance mécanique supérieure : les boîtiers circulaires répartissent les contraintes uniformément, offrant une meilleure résistance aux chocs et aux vibrations que les connecteurs rectangulaires. Les mécanismes de verrouillage filetés et à baïonnette offrent une sécurité d'accouplement plus robuste.

En revanche, les connecteurs standard non étanches ne conviennent généralement qu'aux environnements intérieurs secs. Sans structures d’étanchéité, ils sont sujets à des défaillances dues à la pénétration d’eau ou à la dégradation par les UV lorsqu’ils sont exposés à l’extérieur.

Comprendre les indices IP : la première étape de la sélection

« Étanche » est un concept général qui doit être quantifié à l'aide des indices IP (Ingress Protection) dans la pratique de l'ingénierie. Selon la norme CEI 60529, le premier chiffre après IP représente la protection contre la poussière et le deuxième chiffre représente la protection contre l'eau.

Remarque clé : l'indice IP d'un connecteur fait généralement référence à sa capacité de protection à l'état connecté. Si le port de l'équipement est exposé pendant des périodes prolongées, un capuchon de protection doit être installé ; sinon, la protection est compromise.

Les matériaux et la structure déterminent la durée de vie

Au-delà des indices IP, la sélection des matériaux affecte directement la longévité du connecteur dans des environnements spécifiques.

• Matériaux du boîtier : pour une utilisation extérieure à long terme, des matériaux thermoplastiques (tels que le polycarbonate et le PBT) sont recommandés : ils sont légers, résistants à la corrosion et offrent une résistance aux UV (certifié UL F1). Les boîtiers métalliques (alliage d'aluminium, acier inoxydable) conviennent lorsqu'une résistance mécanique plus élevée ou un blindage EMI est requis, l'acier inoxydable étant le choix préféré pour les environnements marins de brouillard salin.

• Mécanismes de verrouillage :

• Verrouillage fileté : très fiable, excellente résistance aux vibrations, adapté à l'industrie lourde.

• Verrouillage à baïonnette/Push-Pull : permet une insertion et une extraction rapides avec un retour de « clic » clair et audible, ce qui permet d'économiser un temps d'installation important, particulièrement idéal pour les opérations en hauteur ou dans un espace confiné.

• Contacts : Pour garantir la stabilité du signal, les contacts sont généralement en alliage de cuivre plaqué or pour résister à l'oxydation et à la corrosion.

Considérations pratiques lors de l'installation et de la maintenance

Lors de l'installation et de la maintenance réelles, les points suivants déterminent directement si les performances de protection du connecteur sont pleinement réalisées :

1. Évitez toute tension sur le câble : ne tirez jamais sur le câble pour connecter ou détacher le connecteur. La tension du câble peut endommager la structure d'étanchéité arrière, entraînant une défaillance de l'indice IP. Assurez-vous qu'un serre-câble adéquat est fourni pour le câble pendant l'installation.

2. Serrez à la main uniquement : à l'exception des ports d'outils spéciaux, toutes les opérations de verrouillage doivent être effectuées à la main. Un serrage excessif avec des clés ou des outils peut endommager les filetages ou le boîtier.

3. Inspection régulière : vérifiez périodiquement si les bagues d'étanchéité sont vieillies ou fissurées et si les contacts sont corrodés ou contaminés. Pour les ports non utilisés pendant de longues périodes, fermez-les avec des capuchons de protection.

Marques et séries grand public sur le marché

En fonction des différentes exigences d'application, une gamme de produits de séries matures est déjà disponible sur le marché :

Amphénol : sa série X-Lok prend en charge le verrouillage push-pull rapide, et la série M12 S-Code répond à la norme CEI 61076-2-111, offrant des niveaux de protection IP67/IP68/IP69K, adaptés à l'automatisation industrielle et au transport ferroviaire.

Omron : La série XS5 (M12 SmartClick) est dotée d'une structure de verrouillage interne innovante qui empêche le blocage des débris, prend en charge un verrouillage rapide 1/8 de tour et est largement utilisée dans les scénarios d'automatisation industrielle tels que l'automobile, l'alimentation et les boissons.

Bulgin : Sa série 400 offre une protection IP68/IP69K, couvrant l'alimentation, les données et les connexions RF, adaptée aux environnements difficiles tels que la marine et la transformation alimentaire.

Souriau - Eaton : La série UTS est dotée d'un boîtier en plastique avec verrouillage à baïonnette 1/3 de tour, certains modèles conservant l'indice IP68 même dans un état non accouplé, et prend en charge des configurations mixtes d'alimentation et de signal.

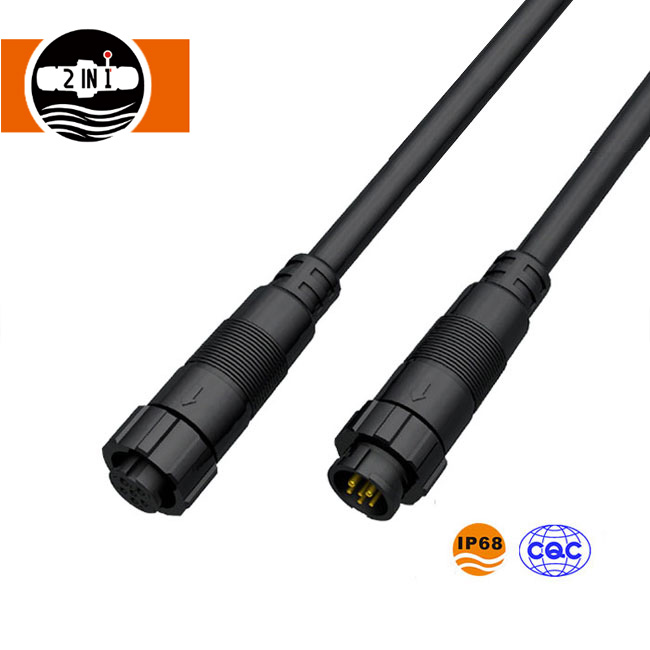

HuaYi-FaDa : La série M26 propose des versions surmoulées et détachables, prenant en charge le niveau de protection IP68, présentant des propriétés ignifuges, anti-oxydation et résistantes à la corrosion, adaptées à l'éclairage LED, aux équipements de scène, aux réseaux intelligents, à l'énergie solaire et aux équipements d'automatisation, avec des services personnalisés disponibles, y compris les options de longueur de câble et de couleur du boîtier.

Tous les noms de marques et modèles de produits tiers mentionnés dans cet article sont la propriété de leurs propriétaires respectifs et sont fournis à titre de référence uniquement.Technologie HuaYi-FaDaest un fabricant indépendant et n'a aucune affiliation avec les marques susmentionnées, sauf indication contraire expresse.
